叠螺机有哪些结构组成,有什么选型方法?

作者: 祁立环保 发布日期: 2021-12-31 09:33:29
信息摘要:
​叠螺机的结构主要有叠螺体、螺旋轴、驱动装置、滤液槽、混合系统等,在选型方面要注意滤带、辊压筒的调偏系统软件、带速操纵等方面的问题,下面具体介绍一下“叠螺机的结构组成及选型方法”。

叠螺机的结构主要有叠螺体、螺旋轴、驱动装置、滤液槽、混合系统等,在选型方面要注意滤带、辊压筒的调偏系统软件、带速操纵等方面的问题,下面具体介绍一下“叠螺机的结构组成及选型方法”。

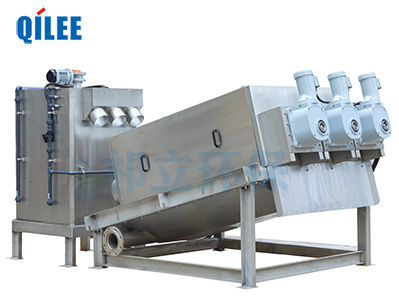

一、叠螺机的结构组成

1、叠螺体

叠螺体由固定环、游动环、螺旋轴、螺杆,垫片和若干连接板等组成,固定环通过六根螺杆将其连接在一起,在固定环之间装有垫片和游动环,固定环和游动环均由耐磨的材料制作而成,使得整机的寿命较长,螺旋轴穿在固定环和游动环中间,并且游动环空套于螺旋轴上。

2、螺旋轴

螺旋轴由轴和螺旋叶片组成,轴又由轴和空心轴焊接而成。组焊是,首先将轴和空心轴进行焊接,焊后进行粗车,以保证两端轴的同轴度,然后将螺旋叶片与轴采用满焊方式进行焊接。

3、驱动装置

驱动装置为设备的动力源,驱动装置的性能将直接影响整机的性能,为此,我司选用性能优越的电机,电机防护等级为IP54,绝缘等级为F级。电机符合IEC标准,电源为380VAC/3PH/50Hz.

4、滤液槽

滤液槽由板件焊接而成,是用来收集叠螺主体压滤下来的滤液,滤液槽四周通过螺钉与架体进行联接,并且在滤液槽的侧面设有法兰,以便与外部设备进行联接。

5、混合系统

混合系统主要用于将污泥与药剂进行充分混合,以形成矾花进行入到叠螺主体进行压榨脱水。

二、叠螺机选型的方法

1、滤带。规定叠螺机具备较高的抗压强度、耐坎坷、耐腐蚀、耐温度转变等特性,另外还应考虑到淤泥的实际特性,挑选适合的手工编织纹路,使滤带具备优良的透汽率能比对淤泥颗粒物的阻拦特性。

2、辊压筒的调偏系统软件。一般设备根据气动式设备进行。

3、滤带的涨紧系统软件。一般设备也由气动系统来操纵。滤带支撑力一般操纵在0.3-0.7MPa,常见数值0.5MPa。

4、带速操纵。不一样特性的淤泥对带速的规定不尽相同,即对一切一种特定的淤泥都存有一个的带速操纵范畴,在该范围之内,脱干系统软件即能特定的解决工作能力,又能获得品质高的泥饼。

以上是“叠螺机的结构组成及选型方法”的介绍,有问题请随时联系我们。
