叠螺机有哪些结构,原理是什么?

作者: 祁立环保 发布日期: 2022-04-28 13:31:34
信息摘要:

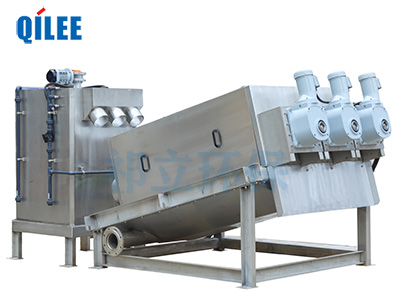

叠螺机一般由叠螺体、螺旋轴、驱动装置、滤液槽和混合系统组合而成,它的主体是由固定环和游动环相互层叠,下面具体介绍一下“叠螺机的结构组成及结构原理”。

叠螺机一般由叠螺体、螺旋轴、驱动装置、滤液槽和混合系统组合而成,它的主体是由固定环和游动环相互层叠,下面具体介绍一下“叠螺机的结构组成及结构原理”。


一、叠螺机的结构组成

1、叠螺体

叠螺体由固定环、游动环、螺旋轴、螺杆,垫片和若干连接板等组成,固定环通过六根螺杆将其连接在一起,在固定环之间装有垫片和游动环,固定环和游动环均由耐磨的材料制作而成,使得整机的寿命较长,螺旋轴穿在固定环和游动环中间,并且游动环空套于螺旋轴上。

2、螺旋轴

螺旋轴由轴和螺旋叶片组成,轴又由轴和空心轴焊接而成。组焊是,首先将轴和空心轴进行焊接,焊后进行粗车,以保证两端轴的同轴度,然后将螺旋叶片与轴采用满焊方式进行焊接。

3、驱动装置

驱动装置为设备的动力源,驱动装置的性能将直接影响整机的性能,为此,我司选用性能优越的电机,电机防护等级为IP54,绝缘等级为F级。电机符合IEC标准,电源为380VAC/3PH/50Hz.

4、滤液槽

滤液槽由板件焊接而成,是用来收集叠螺主体压滤下来的滤液,滤液槽四周通过螺钉与架体进行联接,并且在滤液槽的侧面设有法兰,以便与外部设备进行联接。

5、混合系统

混合系统主要用于将污泥与药剂进行充分混合,以形成矾花进行入到叠螺主体进行压榨脱水。

二、叠螺机的结构原理

1、叠螺机的主体是由固定环和游动环相互层叠,螺旋轴贯穿其中形成的过滤装置。

2、固定环和游动环之间形成的细小活动滤缝,过滤滤液,螺旋轴和环片形成的内腔充满絮凝颗粒,向末端背压板转动过程输送挤压并形成泥饼。

3、螺旋轴旋转推动,不断带动游动环上下左右的运动清扫滤缝,防止堵塞。

以上是“叠螺机的结构组成及结构原理”的介绍,有问题请随时联系我们。
